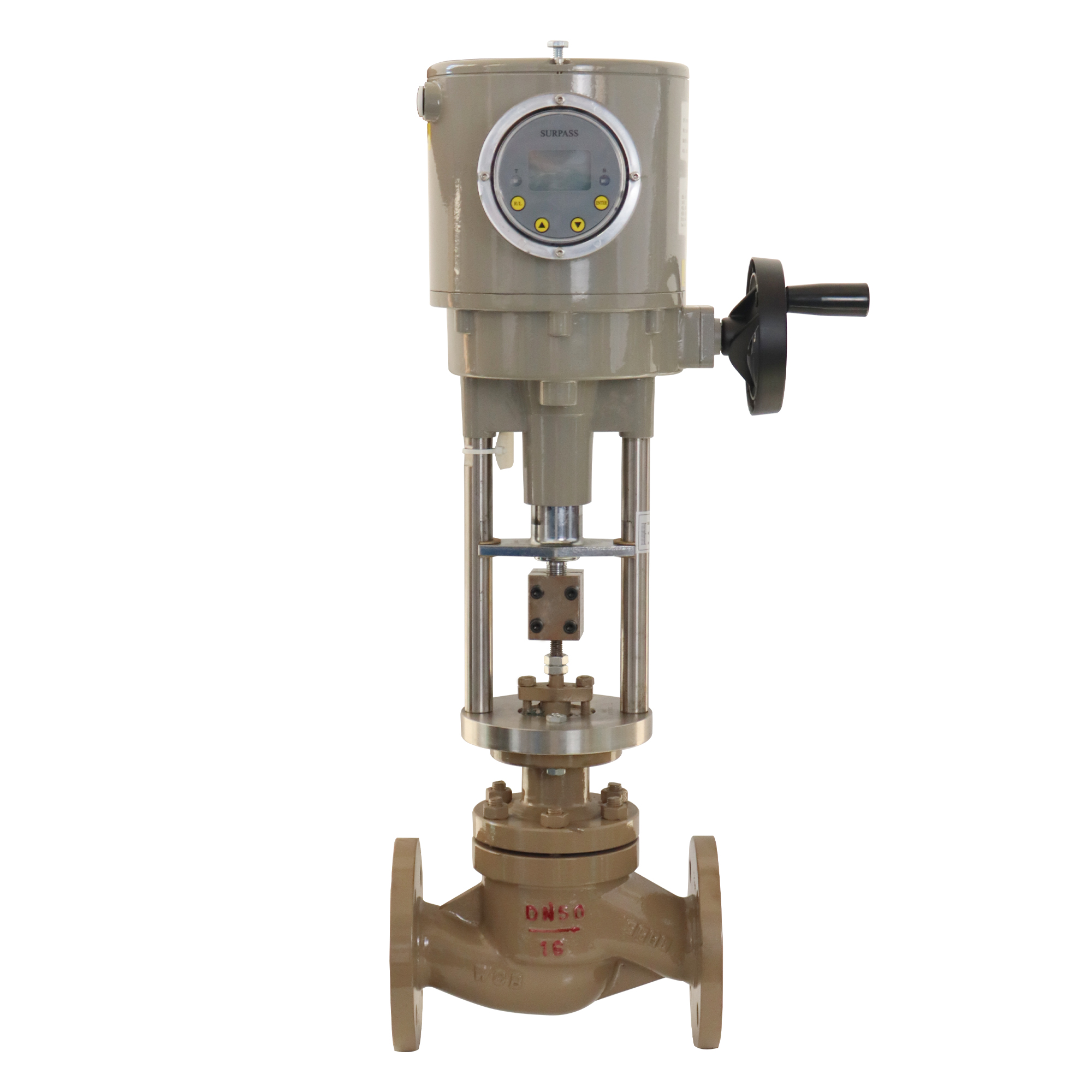

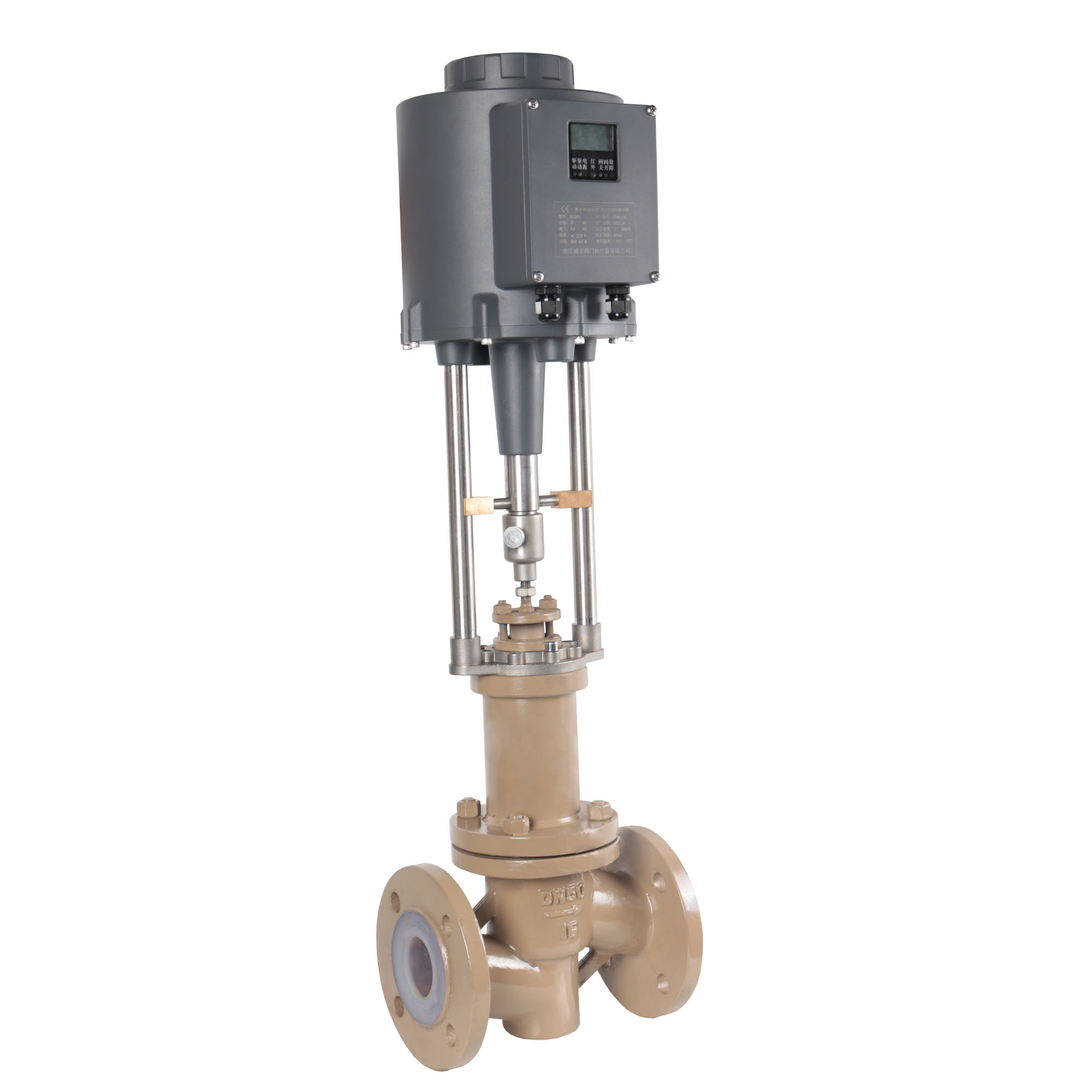

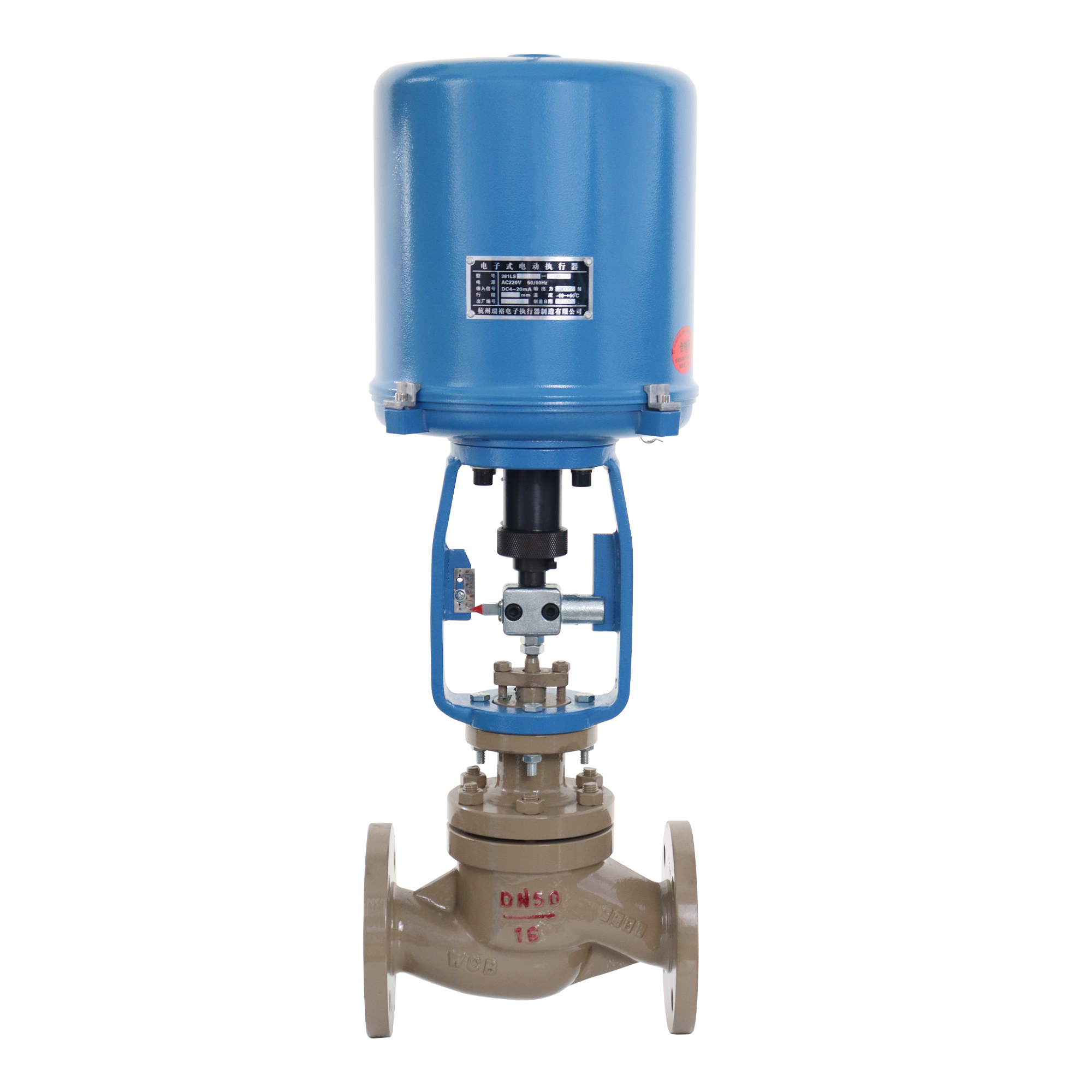

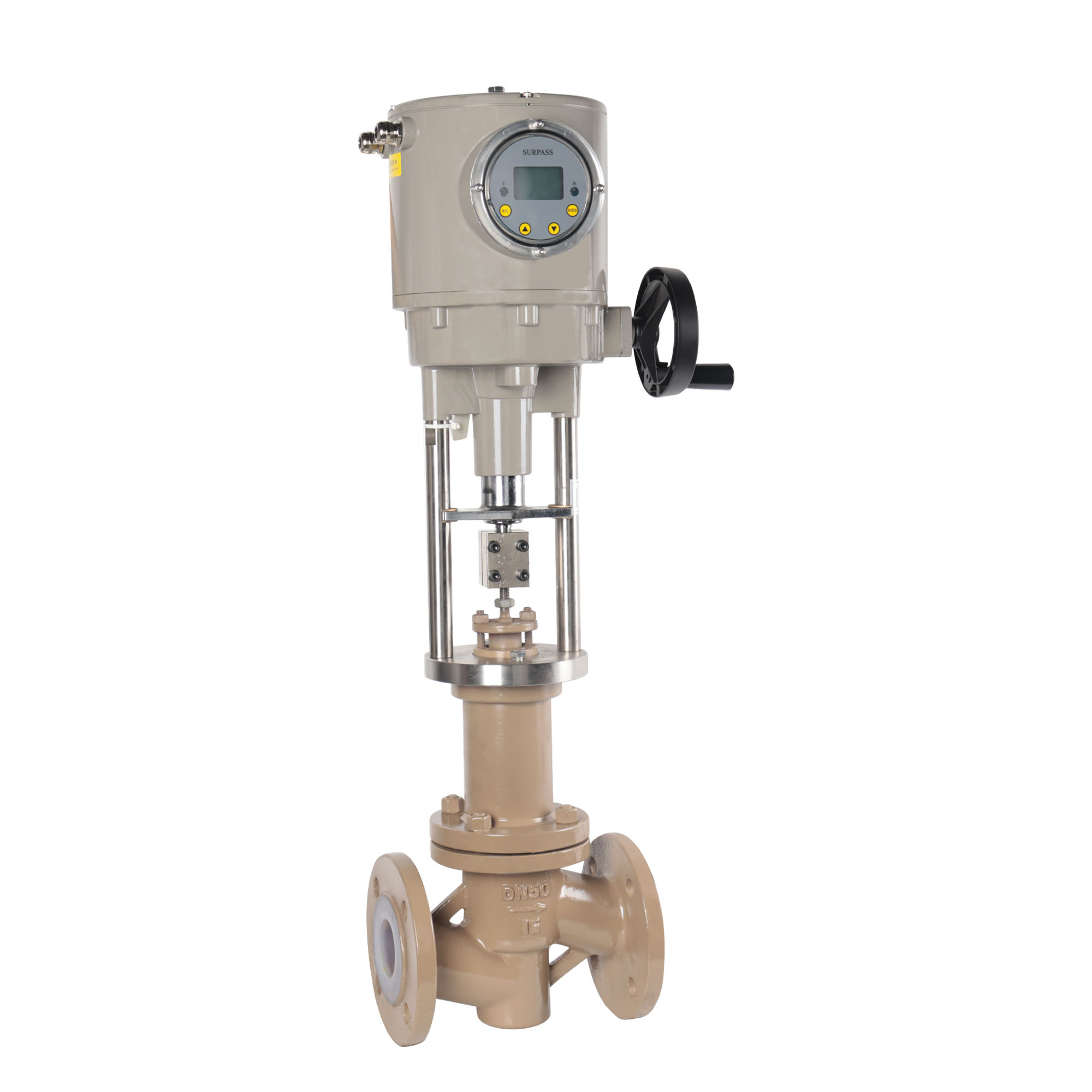

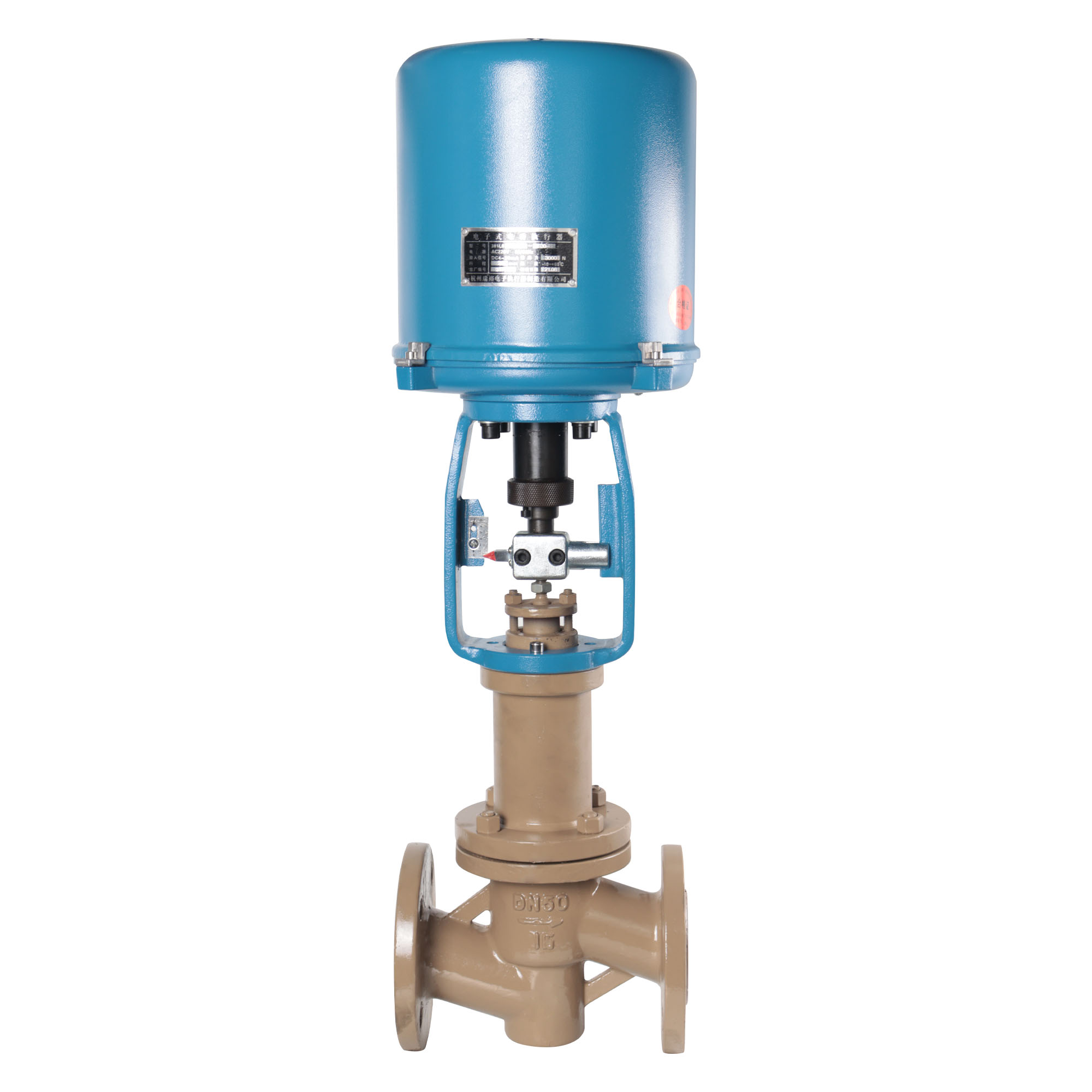

电动衬氟调节阀

简要描述：电动衬氟调节阀ZDHCF-16P阀体钢衬四氟，直通结构式，公称压力PN10~16，公称通经DN15-DN200，（国标），适用于化工、石油、冶金电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程控制调节。

产品型号：ZDLPF46-16C
厂商性质：浙江
更新时间：2021-12-03
访问量：632

产品咨询联系我们

PRODUCT

产品中心

NEWS

相关新闻

详细介绍

电动衬氟调节阀ZDHCF-16P说明书资料介绍:

电动衬氟调节阀ZDHCF-16P阀体钢衬四氟，直通结构式，公称压力PN10~16，公称通经DN15-DN200，（国标），适用于化工、石油、冶金电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程控制调节。

型号编制

Z	执行机构	H	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	D:电动执行机构	H直行程	CF:标准型衬氟调节阀	PN16=16	C=WCB	DN25= DN25
				CL150LB=150 LB	LC=LCB	NPS1〞=NPS1〞
				S10K=10K	P=CF8
					PL=CF3
					R=CF8M
					RL=CF3M
如：Z型电动衬氟调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZDHCF-16C DN50

零件材料

阀体型式：直通铸造球型衬氟阀体阀芯型式：非平衡式单座衬氟柱塞阀芯公称通径：DN20~150 NPS 3/4〞~ 6〞公称压力：PN16 ~ 25 CLASS 150/300LB连接方式：法兰：FF、RF、MF、RTJ阀盖形式：衬氟波纹管密封型填料：V型聚四氟填料、柔性石墨填料等密封垫：聚四氟执行机构：电动：智能一体化表面涂漆：绿色丙稀酸聚胺酯磁漆

特性

与流体接触的阀体内壁和阀内组件均高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙 (F46)，又聚四氟波纹管密封。适合用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

作用形式:

电关式（B、电开式（K）

性能参数:

阀体形式	直通单座铸造
公称通径	DN20～150mm
公称压力	PN1.0、PN1.6、PN2.5MPa
法兰标准	GB/T9113、 JB/T79、HG20594及其他标准
连接形式	法兰(FF RF RTJ)
阀盖形式	标准型-40～+150℃、波纹管型-40～+150℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟填料
阀体材料	铸钢衬四氟(WCB+F46)、不锈钢衬四氟(CF8+F46)

流量系数表

公称通径	G3/4"						20				25	32	40	50	65	80	100	150
阀座直径	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.2	0.32	0.5	0.8	1.2	2	3.2	5	8	12	20	32	50	70	100	240
额定行程	10										16		25		40			60

选型需要提供一下参数

1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力、弹簧范围；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；
