轨行区水位智能监测系统

简要描述:具有防尘、防水、防潮、防震、防电磁干扰、防静电干扰、阻燃功能,实现免维护、免巡检 。智能采控箱釆用IP66防护等级的不锈箱体。电缆进出线方式采用洛克塞克公司封堵技术

  • 产品型号:
  • 厂商性质:
  • 更新时间:2024-01-31
  • 访  问  量:423

详细介绍

需求背景


      2021年7月20日,河南省郑州市遭遇千年一遇特大暴雨,郑州城区局部区域小时降雨量达120~201.9毫米,此次降雨之大历史罕见,已达到一级自然灾害级别。地铁作为保障市民出行的城市基础设施,受此次降雨的影响,部分线路出现大量雨水倒灌地铁及其隧道内部的现象,造成地铁线路全面停运。影响了人民的正常生活和城市的运转,造成了巨大的经济损失。

      为了避免此类事故的再次发生,我司结合多年地铁经验及现场实际情况研制开发了地铁行业轨行区水位智能监测系统。该系统不仅能够为地铁运营公司提供区间实时、精确、可靠的区间液位数据,并且具有液位变化趋势分析功能,极大保证车辆在区间的安全运行。

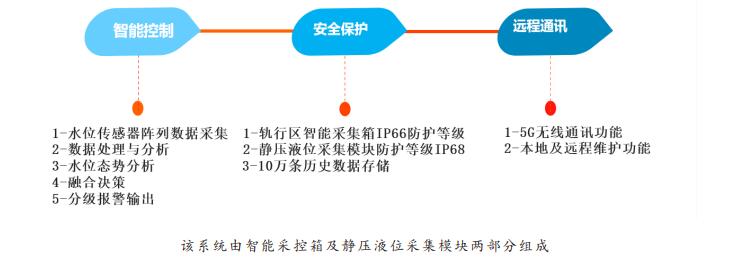

产品概述

水位传感器阵列采集轨行区水流方向及水位变化数据

智能釆控箱进行数据综合分析后,输出分级报警信号至BAS或ISCS系统

智能采控箱可存储10万条历史数据并将该数据实时同步至BAS或ISCS系统

区间供电中断后该系统仍能通过无线传输方式将水位变化数据上传至城市应急中心

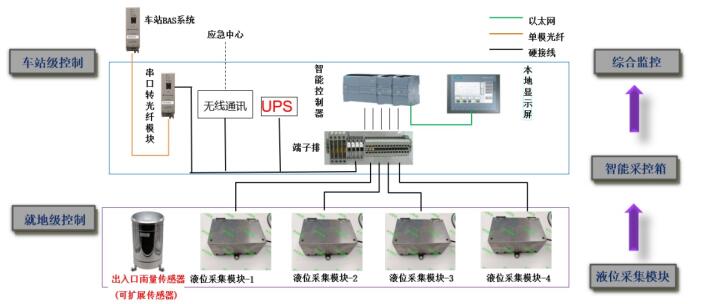

轨行区水位智能监测系统架构


一、ZY-ZNCK轨行区智能采控箱

1、产品描述

 ZY-ZNCK智能釆控箱用模块化设计,包含硬件和软件两大部分。

 1.1硬件部分:

 霍夫曼不锈钢箱体

 烙克赛克进出线密封系统

 箱内硬件部分包括:控制模块、通信模块、电源模块、防水触摸屏等组成

 1.2软件部分:

 包括:信号控制软件、数据管理与分析软件、存储软件;

2、系统功能:

 2.1全线轨行区水位的智能监测:

 多传感器融合智能算法实现分级报警

 数据釆集、设备控制、数据分析计算、通信传输等功能

 水流方向提示、液位变化趋势分析

二、ZY-YWJC静压液位采集模块

 1、产品描述

 ZY-YWJC静压液位采集模块核心元件釆用进口静压液位传感器系,该产品釆用一体式结构,耐腐蚀,具有动作

 可靠、灵敏度高、寿命长、安装简单、不易腐蚀的优点,材质釆用316L不锈钢。

 2、传感器特点:

一致性好、实时响应、数据准确、低功耗、防护等级IP68

三、功能特点

具有防尘、防水、防潮、防震、防电磁干扰、防静电干扰、阻燃功能,实现免维护、免巡检 。智能采控箱釆

用IP66防护等级的不锈箱体。电缆进出线方式采用洛克塞克公司封堵技术
